Diagnostika in analiza napak LED napajalnika

V sistemih LED razsvetljave stabilnost delovanja pogonskega napajanja neposredno določa življenjsko dobo in zanesljivost celotne svetlobne enote. Čeprav LED-čipi sami po sebi ponujajo izjemno dolgo življenjsko dobo, je napajalnik LED-gonilnika zaradi zapletene zasnove vezja in konfiguracije komponent postal najbolj ranljiva komponenta, ki je nagnjena k okvaram v sistemih razsvetljave. Podatki iz industrije kažejo, da več kot 80 % okvar komercialnih LED svetilk izvira iz različnih nepravilnosti v napajalnem sistemu gonilnika.

I. Težave v zvezi s staranjem in okvarami elektronskih komponent

Osnovne elektronske komponente, kot so upori, kondenzatorji, diode in tranzistorji, tvorijo jedro napajalnika gonilnika LED. Med dolgotrajnim delovanjem so te komponente podvržene različnim dejavnikom – vključno s trajanjem delovanja, okoljskimi pogoji in električno obremenitvijo – kar povzroči postopno staranje. Pogosti načini okvare vključujejo odprta vezja, kratke stike, izgorelost, uhajajoči tok, poslabšanje operativnih parametrov in okvaro delovanja, ki so vsi temeljni vzroki za okvare napajanja.

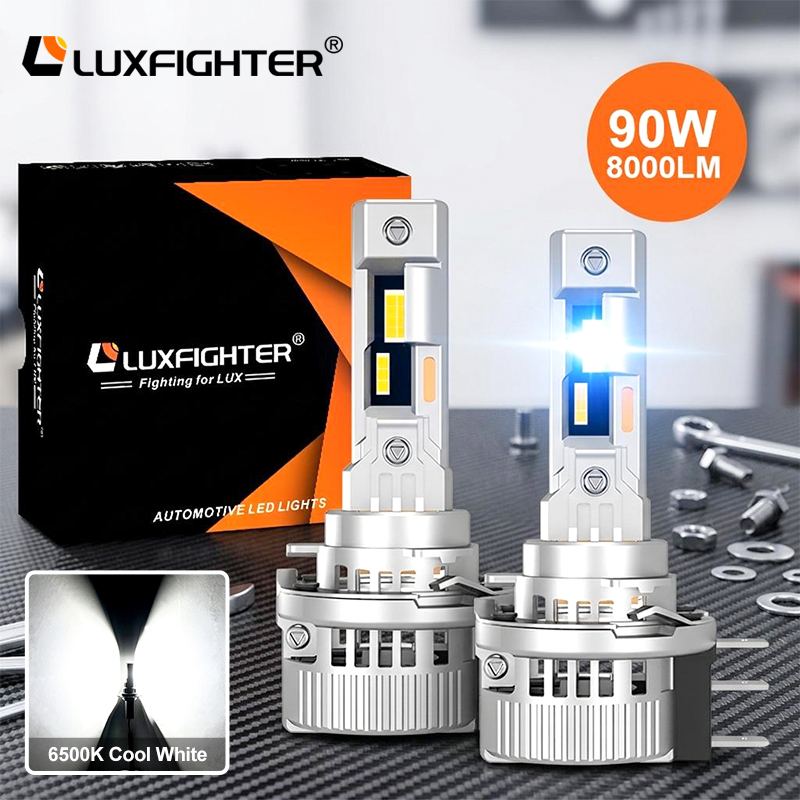

Uporaba končnih svetilk, opremljenih z visokokakovostnimi komponentami, pomaga zmanjšati tveganje staranja pri izvoru, kot je razvidno iz Luxfighterjevega nabora avtomobilskih LED žarometov na Kitajskem LED žarometi serije Plug and PlayTovarna - Zhengyuan Optoelectronic, KitajskaZunanji LED žaromet serije DriverTovarna – Zhengyuan Optoelectronic. Vsi modeli so opremljeni z industrijskimi elektronskimi komponentami proti staranju, ki zagotavljajo življenjsko dobo Luxfighterjevih LED žarometov več kot 50.000 ur in vrhunsko dolgoročno stabilnost.

II. Vpliv tiskanih vezij in kakovost montaže

Kakovost izdelave tiskanih vezij (PCB) in njihovih sestavljenih izdelkov (PCBA) služi kot temeljni predpogoj za zagotavljanje stabilnega delovanja napajalnikov gonilnikov LED, pri čemer njena kakovost neposredno vpliva na splošno zanesljivost sistema. Med proizvodnjo in dolgotrajno uporabo so PCB-ji nagnjeni k različnim okvaram, kot so neustrezno vlaženje blazinice, razslojevanje plošče, ločevanje plasti, rast prevodnih anodnih žic CAF, odprti tokokrogi in kratki stiki – vse to lahko vodi do nenormalnega delovanja ali popolne odpovedi napajanja gonilnika. Laboratorij Jinjian lahko z uporabo profesionalnih in naprednih tehnologij za analizo napak natančno identificira temeljne vzroke napak, povezanih s PCB, in zagotavlja tehnično podporo, ki podjetjem pomaga pri reševanju težav, povezanih z okvarami plošč in sklopov.

Ugledne blagovne znamke izvajajo strožji nadzor kakovosti v proizvodnih procesih PCB; na primer, vsi izdelki Luxfighter uporabljajo substrate iz smole z visoko vsebnostjo TG in avtomatizirane postopke izdelave PCBA, kar učinkovito zmanjšuje težave z okvarami, povezanimi s PCB.

III. Napake zaradi slabih pogojev za odvajanje toplote

Različne elektronske komponente v pogonskem vezju LED so zelo občutljive na temperaturo okolja in dvig delovne temperature, pri čemer elektrolitski kondenzatorji kažejo najslabšo temperaturno toleranco in visoke temperature nanje najbolj vplivajo. Če je celotna zasnova odvajanja toplote svetilke neustrezna ali njena učinkovitost hlajenja nezadostna, toplote, ki nastane med delovanjem, ni mogoče takoj odvesti, kar povzroči, da osrednje komponente delujejo v dolgotrajnih pogojih visoke temperature. To znatno skrajša življenjsko dobo komponent, vodi do nestabilnega delovanja napajanja pogona LED in na koncu ogrozi stabilnost delovanja in življenjsko dobo celotnega sistema razsvetljave. Zato je med fazo načrtovanja napajalnika bistveno dati prednost optimizaciji strukture odvajanja toplote, da se zagotovi stabilno splošno delovanje svetilke.

IV. Glavne pomanjkljivosti v fazi načrtovanja napajalnika

Celotna stabilnost napajalnika LED je odvisna od štirih kritičnih vidikov zasnove: zasnove parametrov moči, izbire komponent, specifikacij električnih zmogljivosti ter postavitve in napeljave PCB. Pomanjkljivosti na katerem koli od teh področij lahko povzročijo okvare. V fazi projektiranja električne energije je natančen izračun izgube toplotne energije bistvenega pomena za izpolnjevanje obratovalnih zahtev v pogojih visoke temperature; pri izbiri komponent je treba posebno pozornost posvetiti stabilnosti parametrov in trajnosti komponent v visokotemperaturnih okoljih; zasnova električnih zmogljivosti zahteva strog nadzor nad izhodnimi parametri, da se zagotovi enakomerna svetlost celotnega svetlobnega vira LED in trajen stabilen izhodni tok; Postavitev tiskanega vezja in načrtovanje poti morata upoštevati standardizirane standarde varnega električnega razmika, optimalno načrtovati poti odvajanja toplote in preprečevati težave, kot so lokalno kopičenje toplote in motnje tokokroga.

V. Poškodbe napajalnika zaradi udarov strele

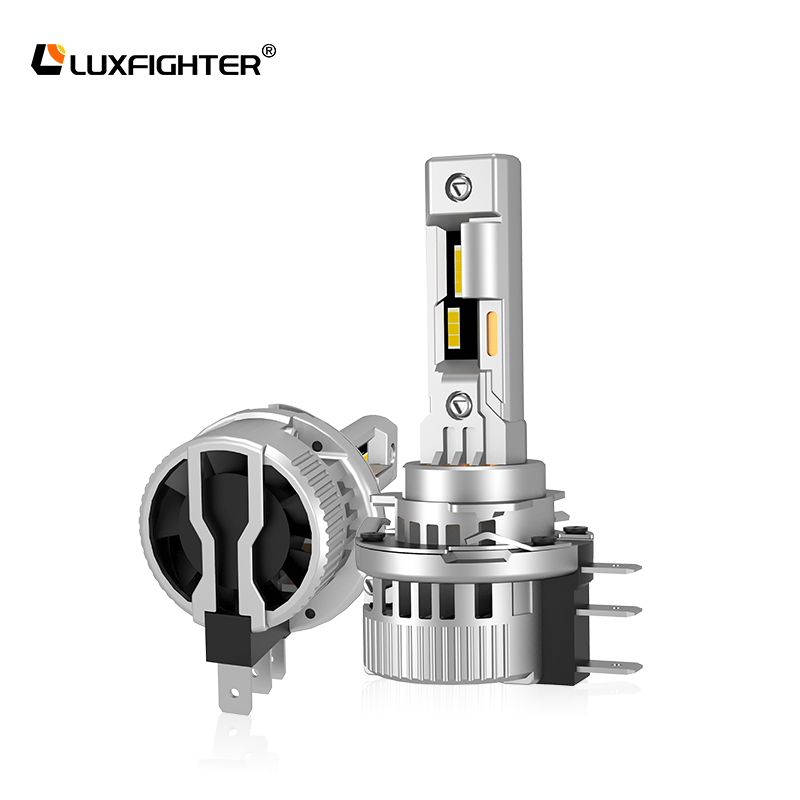

Trenutni visokonapetostni impulzi, ki jih ustvarijo udarci strele, lahko povzročijo katastrofalno škodo na napajalnih tokokrogih gonilnika LED, neposredno poškodujejo ali prežgejo notranje elektronske komponente in naredijo opremo neuporabno. Posredni udari strele, kot so prevodne in inducirane strele, so glavni vzroki za okvare napajalnikov zunanje in komercialne razsvetljave. Zato mora razvoj izdelkov vključevati celovite rešitve za zaščito pred prenapetostjo, da učinkovito vzdrži prehodne napetostne in tokovne udare zaradi udara strele, kar zagotavlja zanesljivo delovanje napajanja gonilnika. Učinkovita toplotna zasnova bistveno podaljša življenjsko dobo napajalnika; na primer LED-žarometi brez ventilatorja serije Luxfighter Q10 ponazarjajo ta pristopSerija Q10-40W 6400LMProizvajalec in dobavitelj - Zhengyuan Optoelectronic，z optimizacijo strukture odvajanja toplote ohišja je preprečena škoda zaradi pregrevanja zaradi okvare ventilatorja.

VI. Učinki nihanj omrežne napetosti

Pogosta in znatna nihanja napetosti v omrežju lahko presežejo nazivno nosilnost napajalnikov gonilnikov LED, kar povzroči preobremenitev notranjega vezja, poškodbe komponent in okvaro gonilnika. Zlasti pri napajalnih vodih, ki oskrbujejo velike električne stroje, so težave, kot so nihanja napetosti, prehodni padci napetosti in tokovni sunki, še posebej izrazite in predstavljajo pogoste vzroke za okvare napajanja svetilk; zato je treba izvajati ciljne zaščitne ukrepe, kot sta stabilizacija napetosti in zaščita pred preobremenitvijo.

Če povzamemo, okvare napajalnikov gonilnikov LED ne povzroča en sam dejavnik, ampak so posledica skupnih učinkov več dejavnikov zasnove, proizvodnega procesa, okolja in delovanja. Za temeljito izboljšanje zanesljivosti delovanja in življenjske dobe svetilk LED je potrebna celovita optimizacija, vključno z izbiro visokokakovostnih elektronskih komponent, strogim nadzorom kakovosti PCB in procesov sestavljanja, optimizacijo toplotnega upravljanja in celotne zasnove napajanja, izboljšanjem zaščite pred strelo in mehanizmov za ublažitev nihanj napetosti v omrežju ter standardizacijo postopkov spajkanja. S temi večdimenzionalnimi kontrolami se lahko znatno zmanjša verjetnost okvare napajalnikov gonilnikov.

Na področju avtomobilske LED osvetlitve izbira Luxfighterja – blagovne znamke, znane po svojih zrelih in zanesljivih rešitvah za gonilnik – znatno zmanjša poznejše stopnje okvar LED žarometov. Vsi izdelki v Luxfighterjevih serijah žarometov LED in pomožnih luči uporabljajo lastniške tehnologije stabilnega pogona, KitajskaLED žarometi serije Plug and PlayTovarna - Zhengyuan Optoelectronic，prilagajanje zapletenemu električnemu okolju v vozilih je optimalna izbira za zanesljivost.
